品牌 悟群

产地 上海

制造标准 中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-751℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊

 18916825509

产品详情

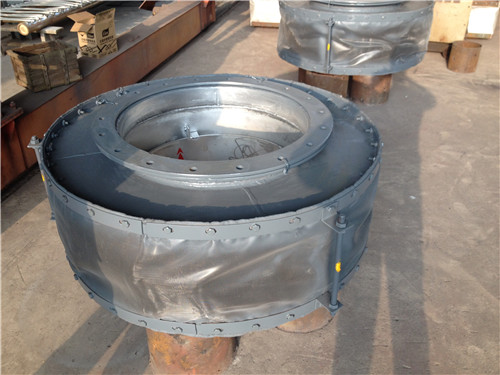

法兰与鼓形蒙皮两头靠得住连贯的耐高温非金属膨胀节，该非金属膨胀节拥有较好的耐高温功能。

本有用新型经由过程下述手艺计划完成手艺目的。

耐高温非金属膨胀节，嵌入凸缘，鼓皮，在滚筒皮肤，补偿装置的组合物的两种流动连接凸缘;的地方是改进：所述凸缘的内端表面上设置有凸出物，2个鼓皮外翻，构成边缘径向凸缘，止挡件装配在凸缘的口部的端面;内圈板的法兰端表面设置，通过螺纹环板流动连接端面凸缘，并在凸缘止动口的流动连接侧端面鼓皮的径向凸缘。

上述发展布局中，所述环板与法兰内端面之间存在间隙内添补密封胶，构成止口周边进行密封系统布局。

上述布局中，鼓形蒙皮为多层复合布局，包括钢丝网，防火硅胶I，陶瓷布I，防火硅胶II，陶瓷布II，防火硅胶III；防火硅胶I的内侧通过低温加热压在钢丝网上；防火硅胶I的外侧和防火硅胶II的内侧低温溶解成陶瓷布I；防火硅胶II的外侧和防火硅胶III的内侧低温溶解成陶瓷布II。

另外，在上述结构中，钢丝网是由单层或多层金属网。

本有用新型与现有手艺相比，拥有如下踊跃结果：

1、经由过程环板将鼓形蒙皮径向法兰边流动连接在法兰内端面止口内，能使法兰与鼓形蒙皮两头靠得住连贯。

2、环板与法兰内端面结构之间存在间隙内添补密封胶，构成止口周边进行密封系统布局，使鼓形蒙皮以及径向连接法兰边处于一个密封的止口内，可防止油、水等对鼓形蒙皮表面径向法兰边的浸蚀。

3，滚筒皮制成的防火有机硅复合的，由陶瓷布，无毒火二氧化硅有趣的是，良好的热稳定性，化学稳定性脾气，能承受高压的应用中，较高的强度机;耐磨陶瓷布高温，耐热冲击性，低温保温，无毒性，有害;因此，这种模式可在绝缘有用显著进步，火灾，地震，耐腐蚀，高的温度和其它功能。

4、鼓形蒙皮内层接纳钢丝网，便利脱模，钢丝网还能有效保障膨胀节内外貌不间接经济遭到影响管道系统烟气相对于磨擦、撞击等而发生产生火花，同时可以防止国家机器毁伤。

上面依据附图并连系实行例对本有用新型作进一步解释。

附图所示的耐高温非金属膨胀节，包括怀孕法兰1，鼓皮2，法兰1流动连接在鼓皮2的两端，形成补偿布局；法兰1的内端面设有止口，鼓皮2两端外翻形成径向法兰边缘，嵌入在法兰1的内端面；法兰1的内端面设置有环板7，环板7通过工艺螺旋流与法兰1的内端面连接，鼓皮2径向法兰边流与法兰1的内端面连接；环板7与法兰1的内端面之间的间隙填充密封胶，形成止口的密封布局。

图2是一个鼓皮多层复合布局，从内侧依次嵌入到各钢的外网3粘合剂，硅酮火Ⅰ4.1，陶瓷布Ⅰ5.1，硅酮火Ⅱ4.2，陶瓷布Ⅱ5.2，火二氧化硅ⅲ4。 3;火通过硅胶ⅰ4.1在轧钢内部温度加热网3;硅胶ⅰ4.1外火，内部ⅱ4.2低温以溶解硅石的陶瓷布ⅰ5.1火;火二氧化硅ⅱ4.2外，内防火ⅲ4.3通过低温溶解硅石的陶瓷布ⅱ5.2;实施本实施例中，钢丝网3是单层或多层金属网。
