品牌 悟群

产地 上海

制造标准 中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-723℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊

产品详情

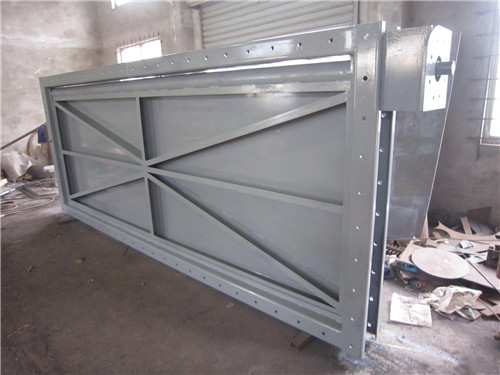

插板阀，它首要包孕一箱形布局的阀体、阀体夹紧驱动机构和阀板组件及与其相联的阀板活动机构，阀体由前阀体、后阀体和中阀体构成，此中阀体与后阀体间配装阀板组件，中阀体与前阀体的对应面上设有涟漪伸缩器。

阀体夹紧驱动机构包孕动力源、机器缸、齿圈、传动齿轮和丝，机器缸的输出端接动力源，其另一端铰接齿圈，齿圈与传动齿轮间啮合连接，丝杠的一端紧固配装在传动齿轮上。阀板组件由阀板、阀板导轨和阀板举止框架构成，其阀板配装在阀板举止框架上，阀板的顶端与阀板导轨举止连接。阀板活动机构由动力源、套筒滚子链和销齿传动箱构成。中阀体与后阀体密封体内设有循环水腔。阀板活动机构和阀体夹紧驱动机构的动力源上分手配装手动链轮。涟漪伸缩器为不锈钢波纹管伸缩节。丝杠为梯形罗纹丝杠。

本有用新型所获得的手艺前进是因为其阀板接纳浮动吊挂布局，而且压紧传动机构应用了齿圈、齿轮和梯形罗纹丝杠付的传动体式格局，即对密封面形成为了单向同步压紧，从而减小了启动力矩，而且密封功能加倍靠得住，同时在中、后阀体付内增加了轮回冷却水腔，可有效地调理阀门的合用温度
