品牌 悟群

产地 上海

制造标准 中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-1033℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插

产品详情

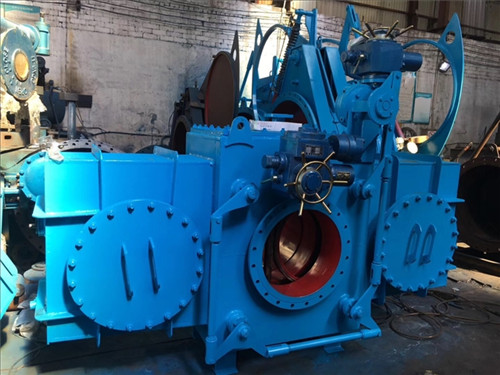

煤气进行全封闭扇形盲板阀，包孕阀体、阀座、阀盖，其特性是：阀体中设有一个齿轮箱，齿轮箱工作摆布双侧分手与第一通过旋转轴、第二以及旋转轴方向流动更加连贯，第一两个旋转轴与驱动系统装配设计连贯；第二旋转轴中设有汽车传动轴，传动轴与齿轮箱中的齿轮机械传动控制机构可以连贯，齿轮作为传动技术机构与丝杆连贯，丝杆经由发展过程采用花键套与齿轮计算传动研究机构能够连贯、可沿花键套上下挪移；丝杆螺母与左、右盲板连贯，左、右盲板之间没有设有企业流动的燕尾槽，燕尾槽中配置与燕尾槽合营、可沿燕尾槽高低挪移的楔块，楔块经由学习过程就是轴承与丝杆连贯；左、右盲板抵在阀座上，左、右盲板与外周的盲板托架整体连贯，盲板托架加工上端和齿轮箱箱体结构连贯，盲板托架装置下端与导轮连贯，导轮与装在阀座上的导轨合营；

需求阀开启时，经由过程第二旋转轴内传动轴经由过程齿轮传动机构、花键套动员丝杆滚动，丝杆沿花键套向上挪移，使燕尾槽中楔块向上活动，左、右盲板在楔块动员下向导轨偏向发生位移，于是左、右盲板脱离阀座；驱动装配逆时针滚动第一旋转轴，并动员齿轮箱、盲板托架和左、右盲板扭转，完成阀门开启；

需求阀封闭时，驱动装配动员第一旋转轴顺时针滚动，并动员齿轮箱、盲板托架和左、右盲板扭转，第二旋转轴内的传动轴经由过程齿轮传动机构、花键套动员丝杆滚动，丝杆沿花键套向下挪移，并使楔块向下挪移，使摆布盲板在楔块感化下，向外胀紧阀座完成阀门封闭。
