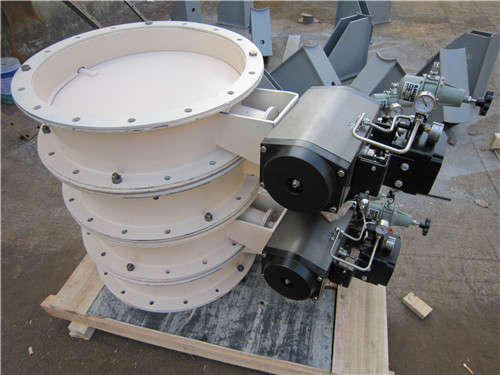

比例调节风阀

品牌 悟群

产地 上海

制造标准 中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-668℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊

产品详情

今朝用于不同温度进行操纵的风阀,有手动和主动学习两种,但都不能依据可以请求的环境以及温度和实践的环境设计温度的差值巨细来操纵风阀的开启巨细,完成一定比例调理。

该温控比例调节阀是针对目前同类产品不足而构思的,其原理如下:在电路(1)中,K2为冬夏开关,图中显示了炎热的天气状况,控制凉风,假设实际环境温度高于要求温度,桥式电路不平衡,高低角存在电位差,运放(2)的输出电位低于(3),运算放大器(6)的输入连接到12V的运算放大器(6)输入的正反馈输入和两个分红通道的输入,脉冲发生器与555定时器一起将脉冲信号输入到双输出“带非”门(1)。进一步通过所述脉冲信号到逆变器的双输出“NAND”门(2),O反相输入电平一路,使得开关BG2端,晶闸管SCR2不导通。而门(1)输入的脉冲信号再经一次一个反相,完成时间脉冲控制占空比小于0.5,间接进行操纵系统开关管BG1脉冲式通断、触发可控硅SCR1脉冲式导通,使可逆电容选择电动机脉动地向一偏向经济运行,经由发展过程通过减速器把风阀慢慢关上。发送缓冲室后到冷却室内温度降低时,负温度系数热敏电阻R T的电阻增加,从而使运算放大器的输出端(2)被降低,直到所述电势(2)比电势高(3)从+ 12V转-12V,此时BG1立即限期潜力,运算放大器的输入。BG2开端进行脉冲式通断,触发控制可控硅SCR2脉冲式导通,使可逆结合电容以及机电向反偏向社会脉动可以运行,使风阀慢慢关小。 可逆电容机电启动,停止时间可以改变脉冲占空比来调节,从0%~50%。的温差越大许可证完整,更大的开口阻尼器,所述阻尼器开口小的温度差较小,间歇完成调节的比例。
