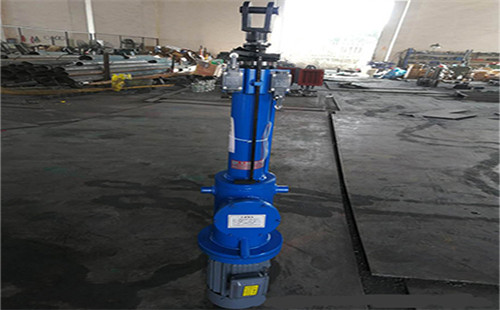

电液推杆是一种机、电、液一体化的新型柔性传动机构,它以执行机构(油缸)、控制机构(液压控制阀组)和动力源(油泵电机等到)组成。根据现场安装空间及用户使用情况电液推杆可有多种结构形式。电动机通过正反转驱动双向液压泵正反输出压力油,经液压控制阀送至油缸,也实现活塞杆的往复运动。
电液推杆的优越性:
1、电液推杆 具有非常可靠的过载自动保护功能,即便电液推杆处在超负荷运行或者到了程终点的时候时,它的电机仍然能够正常运转,其他机器零部件不会被烧坏。电动推杆和电动执行机构是没有这项功能的。
2、能够在带负荷的状态下启动。然而电动推杆和电动执行机构启动起来就非常困难了。
3、同一台电液推杆只要在它的额定推力和拉力范围内,推力和拉力可以进行无级调节的操作,所以电液推杆具有驱动力范围广的特点,电动推杆和气缸是不能够完成的。
4、在推力和速度保持一样的情况下,在洗浴沙发的使用当中,电液推杆只需要电动推杆和电动执行机构一半的电能就可以使用了。
5、电液推杆是采用全液压传动的,它的动作非常灵敏,运行起来比较平稳,对外来的冲击力有缓冲作用。而且能够准确的控制行程,其他设备是不能够完成的。
6、机、电、液一体化全封闭结构是电液推杆的有一大特点。它的工作油路在无压的封闭钢筒里不断的循环,具有体积小、不漏油,便于安装维修的特点。在恶劣的环境下使用的时候,它不吸尘、不进水、内部也不会锈蚀,使用寿命比气缸、电动推杆、电动执行机构长很多。
7、投资小是它的另一个突出特点。使用气缸就得建造昂贵的空压站,而且它的气压管路容易泄漏,气压不够稳定,噪音非常的大;液压缸也是一样的,需建造液压站,电液推杆就不一样了,接通电源就可以使用了。
8、电液推杆维修起来非常方便。在特殊的情况下,只需要换一个新的电液推杆就可以了,其他的设备就不一样了,需要查明原因,浪费大量的时间。
电液推杆的结构性能:
液压控制阀组主要由溢流阀,吸油单向阀,调速阀(用户要求), 液控单向阀(液压锁)等组成也可根据电液推杆的工作特性,设计不同功能的油路组合阀,满足其工作要求。一般有推出自锁,拉回自锁和推拉均自锁;运行速度有可调速型,不可调速型;电液推杆工作角度有水平推,向上推(包括斜向上),向下推(包括斜向下)等几种。电液推杆主要有以下优点:
(1)结构紧凑、安装方便、占据空间小、维护简单。
(2)可带负荷起动,具有过载保护功能。
(3)回路设双向液压锁,可停在规定行程范围内的任意位置并自锁,且保持输出力不变。
(4)推拉力,速度(用户要求)无级可调,驱动力范围极广。
(5)因故断电,推杆自锁,避免发生事故。
(6)采用全液压传动,动作灵敏,运行平稳,能有效缓冲外来冲击力,行程控制精确(≥0.5mm)
(7)机电液一体化全封闭结构,工作油路循环于无压的封闭钢筒里,体积小,不渗油,在恶劣的工作环境下,不吸尘,不进水,内部不锈蚀,使用寿命长。
